retak cetakan silikon tetap menjadi cacat yang paling umum dan mahal di pabrik sablon yang memproduksi karet gelang, ikat pinggang, tali bra, dan aksesori tekstil fleksibel bermerek. Menurut statistik kualitas pencetakan tekstil tahun 2026, masalah keretakan menyumbang 37,2% dari seluruh penolakan cetakan silikon anyaman, menyebabkan pemborosan dalam jumlah besar, pengembalian pelanggan, dan jadwal pengiriman yang tertunda.

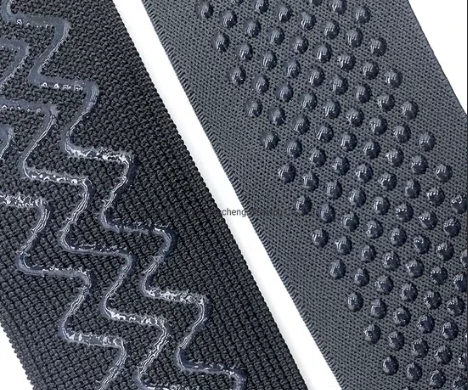

Alasan Inti Mengapa Cetakan Silikon Retak pada Anyaman Elastis
Sebagian besar pabrik percetakan mengaitkan keretakan dengan pengawetan yang buruk atau pengoperasian manual, namun data produksi massal yang sebenarnya membuktikan bahwa ketidakcocokan kinerja material dan proses yang tidak standar adalah penyebab utama. Dikombinasikan dengan parameter industri anyaman elastis, kami merangkum lima faktor kegagalan mendasar.
1. Peregangan Kinerja Ketidaksesuaian Antara Tinta dan Anyaman
Ini adalah penyebab utama keretakan, yang menyebabkan lebih dari 42% kegagalan pencetakan webbing. Tinta silikon standar untuk keperluan umum diformulasikan untuk kain katun dan poliester biasa, dengan rentang perpanjangan terbatas 200%–250%. Mereka bekerja secara stabil pada tekstil dengan regangan rendah tetapi gagal sepenuhnya pada anyaman elastis profesional.
Anyaman spandeks elastis tinggi dapat meregang hingga 200%–300% dan mempertahankan tingkat pemulihan 92%+. Ketika media meregang melampaui batas tarik tinta, film silikon tidak dapat berubah bentuk secara serempak, sehingga menyebabkan retakan mikro dan retakan permukaan yang tidak dapat diubah. Bahkan sedikit peregangan setiap hari secara bertahap akan memperluas retakan kecil ini dan merusak pola cetakan.
2. Pra-Perawatan Anyaman yang Tidak Lengkap Melemahkan Stabilitas Adhesi
Sebagian besar anyaman elastis yang diproduksi pabrik mempertahankan bahan perekat sisa, minyak pelumas, dan lapisan anti selip pada permukaan serat. Penghalang kimia ini mencegah tinta silikon menembus dan terikat kuat dengan serat tekstil.
Ketika anyaman meregang dan memantul berulang kali, lapisan silikon yang tidak melekat dengan baik akan bergeser secara terpisah dari media. Gesekan dan ketegangan relatif menyebabkan tepi retak, delaminasi, dan terkelupas setelah beberapa siklus pencucian.
3. Lapisan Pencetakan yang Terlalu Tebal Menyebabkan Konsentrasi Stres Internal
Anyaman elastis memerlukan pengendapan tinta yang tipis dan seragam untuk menjaga fleksibilitas. Data produksi yang diverifikasi industri menunjukkan ketebalan pencetakan yang aman untuk anyaman elastis adalah 0,3 mm hingga 0,6 mm. Ketebalan satu lapisan apa pun yang melebihi 0,8 mm akan membentuk tekanan internal yang parah di dalam film silikon.
Selama peregangan media, lapisan silikon yang tebal tidak dapat menyebarkan tegangan secara merata. Stres terakumulasi pada tepi pola dan celah tipis, menyebabkan keretakan dan pengelupasan secara teratur. Banyak pabrik yang mengejar tebaltekstur tiga dimensiuntuk efek visual, yang secara langsung mengorbankan daya tahan regangan dan menyebabkan produk cacat massal.

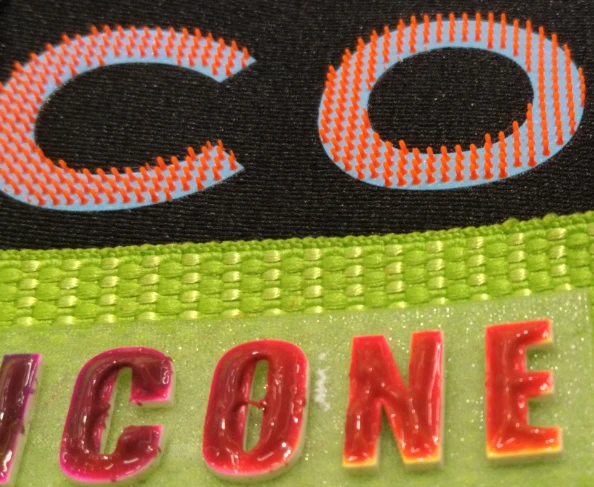

Solusi Retak pada Cetakan Silikon Anyaman Elastis yang Melar

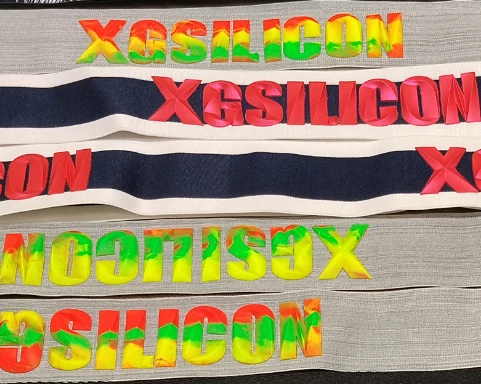

Solusi 1: Silikon Peregangan Tinggi XG-866AR-GT untuk Sablon Anyaman Langsung
Untuk pabrik yang perlu mempertahankan alur kerja sablon tradisional dan mencapai produksi massal dengan efisiensi tinggi, YRsilicone XG-866AR-GTtinggi tinta silikon pemanjanganadalah solusi anti-retak yang paling andal. Diformulasikan khusus untuk substrat elastis tegangan tinggi, tinta ini sepenuhnya memecahkan masalah ketidakcocokan regangan antara silikon biasa dan anyaman elastis tinggi.
Data Peregangan Unggul yang Sesuai dengan Standar Anyaman Profesional
Data kinerja yang telah diuji di laboratorium memverifikasi kemampuan adaptasi penuhnya terhadap semua jenis anyaman elastis:
★Perpanjangan maksimum: 400%+, sepenuhnya mencakup rentang regangan 120%–300% dari anyaman standar dan elastis tinggi
★Tingkat pemulihan elastis: 95%+, melebihi standar pemulihan industri sebesar 92% untuk anyaman komersial
★Ketahanan lelah: Melewati 10.000+ siklus regangan tanpa retakan mikro atau deformasi
★Daya tahan pencucian: Stabil setelah 50 siklus pencucian AATCC 61, tidak retak, terkelupas, atau pudar
Untuk memaksimalkan kinerja anti-retak pada anyaman elastis, ikuti formula resmi produksi massal dengan ketat:
Rasio Pencampuran Optimal: 100% silikon dasar XG-866AR-GT + 10% aditif sentuhan lembut XG-866B-2
Aditif XG-866B-2 mengoptimalkan fleksibilitas molekuler, semakin meningkatkan peregangan sinkron dan rasa lembut di tangan tanpa mengurangi daya rekat dan daya tahan.

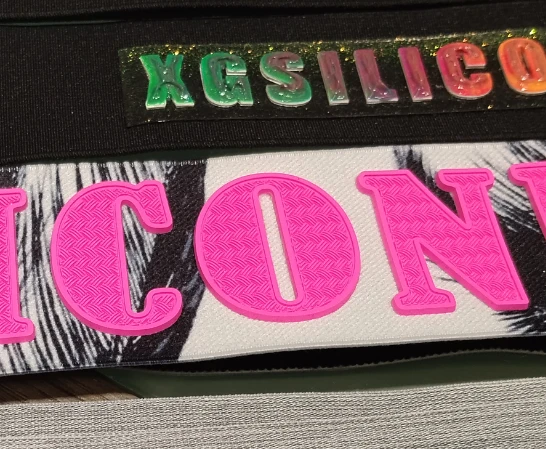

Solusi 2: Pencetakan Perpindahan Panas Silikon untuk Anyaman Elastis
Untuk anyaman spandeks ultra-elastis ultra tinggi, pita elastis super tipis, dan pesanan merek kelas atas dengan persyaratan tanpa cacat,pencetakan perpindahan panas silikonadalah proses alternatif yang sangat baik untuk menghindari retak secara mendasar. Berbeda dari sablon langsung, silikon perpindahan panas membentuk film elastis yang stabil terlebih dahulu, sehingga secara menyeluruh memecahkan masalah proses pengawetan yang tidak merata dan tekanan internal.
Keunggulan Anti Cracking & Dukungan Data Industri
Film transfer silikon yang telah diawetkan sebelumnya mempertahankan elastisitas stabil di bawah rentang regangan anyaman 0–250%.
Lapisan transfer ultra-tipis (0,2–0,4 mm) menghilangkan konsentrasi tegangan internal
Ikatan hot-press yang terintegrasi meningkatkan fusi serat, menghindari delaminasi dan retakan tepi
Proses pembentukan tegangan rendah beradaptasi dengan peregangan kelelahan tingkat 10.000 yang berulang
Cetak Layar XG-866AR-GT vs Silikon Perpindahan Panas: Perbandingan Kinerja
Pilih proses yang paling sesuai sesuai dengan elastisitas anyaman, kuantitas pesanan, dan standar kualitas Anda:
● Peregangan Adaptasi: XG-866AR-GT mencakup 120%–300% regangan anyaman; perpindahan panas sesuai dengan rentang regangan 0–250%.
● Ketahanan terhadap Kelelahan: Keduanya melewati 10.000+ siklus peregangan; perpindahan panas memiliki ketangguhan lapisan tipis yang lebih stabil
● Efisiensi Produksi: Sablon langsung lebih cepat untuk produksi massal; perpindahan panas sesuai dengan pesanan dalam jumlah kecil dengan presisi tinggi
● Tingkat Kecacatan: XG-866AR-GT mengurangi cacat retak hingga di bawah 3%; perpindahan panas mencapai tingkat retak mendekati nol
● Perasaan Tangan: Keduanya memberikan tekstur ultra-lembut tanpa pinggiran kaku
Pertanyaan yang Sering Diajukan (FAQ)
Q1: Apakah silikon perpindahan panas lebih tahan retak dibandingkan sablon langsung?
A: Silikon perpindahan panas memiliki kinerja anti-retak yang lebih stabil untuk anyaman tipis yang sangat elastis tinggi. Film ultra-tipis yang telah diawetkan sebelumnya tidak menghasilkan tekanan internal dan beradaptasi dengan peregangan kelelahan jangka panjang. Untuk produksi massal dalam jumlah besar, sablon langsung XG-866AR-GT mencapai biaya komprehensif yang lebih rendah dengan tetap mempertahankan nol cacat retak.
Q2: Apakah XG-866AR-GT berfungsi untuk anyaman elastis nilon dan poliester?
J: Ya. XG-866AR-GT memiliki daya rekat dan kompatibilitas regangan yang sangat baik untuk anyaman elastis campuran nilon, poliester, dan spandeks. Dengan proses pra-perawatan dan pengawetan yang terstandarisasi, produk ini mempertahankan kinerja bebas retak yang stabil pada semua substrat anyaman elastis utama.
